소개

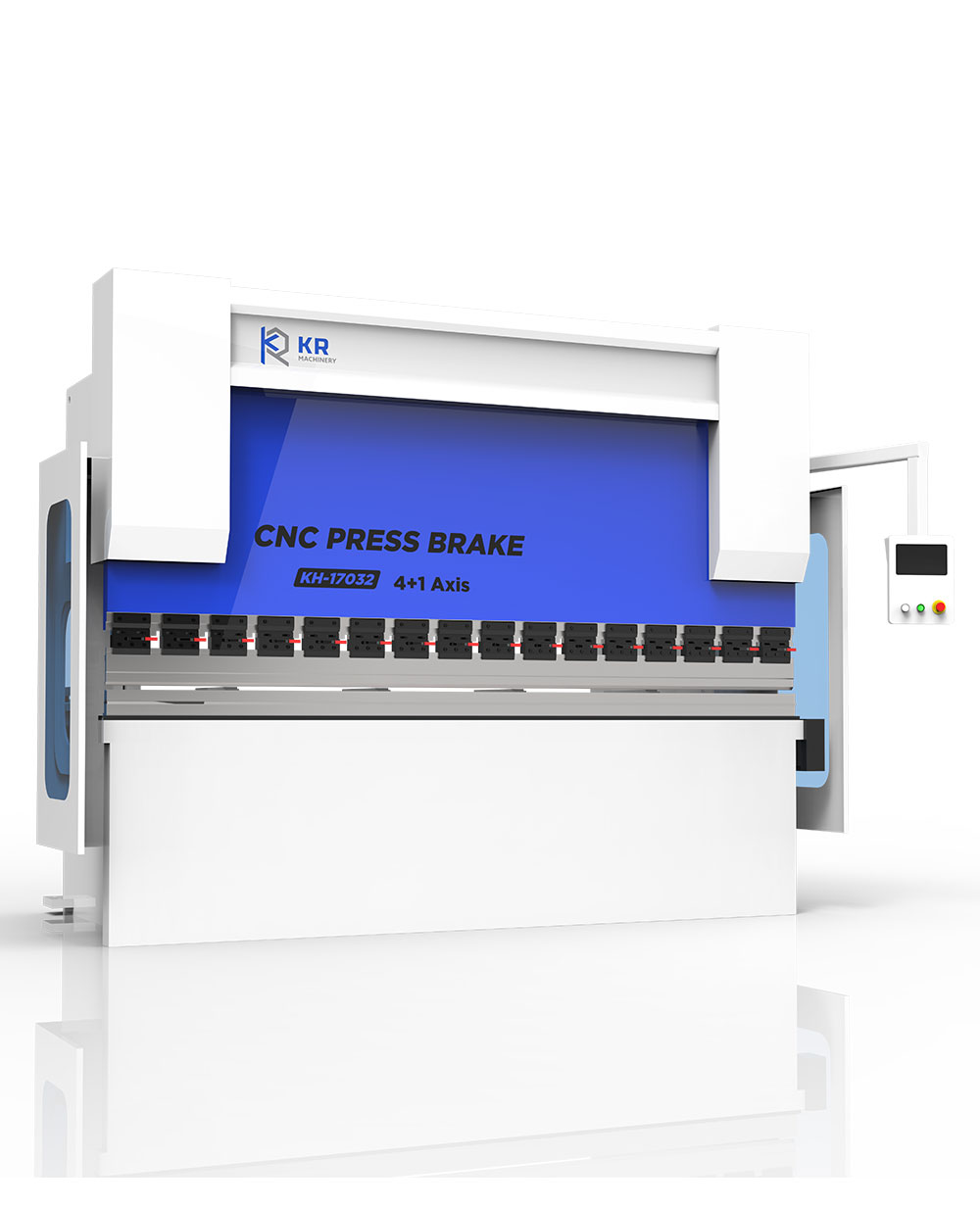

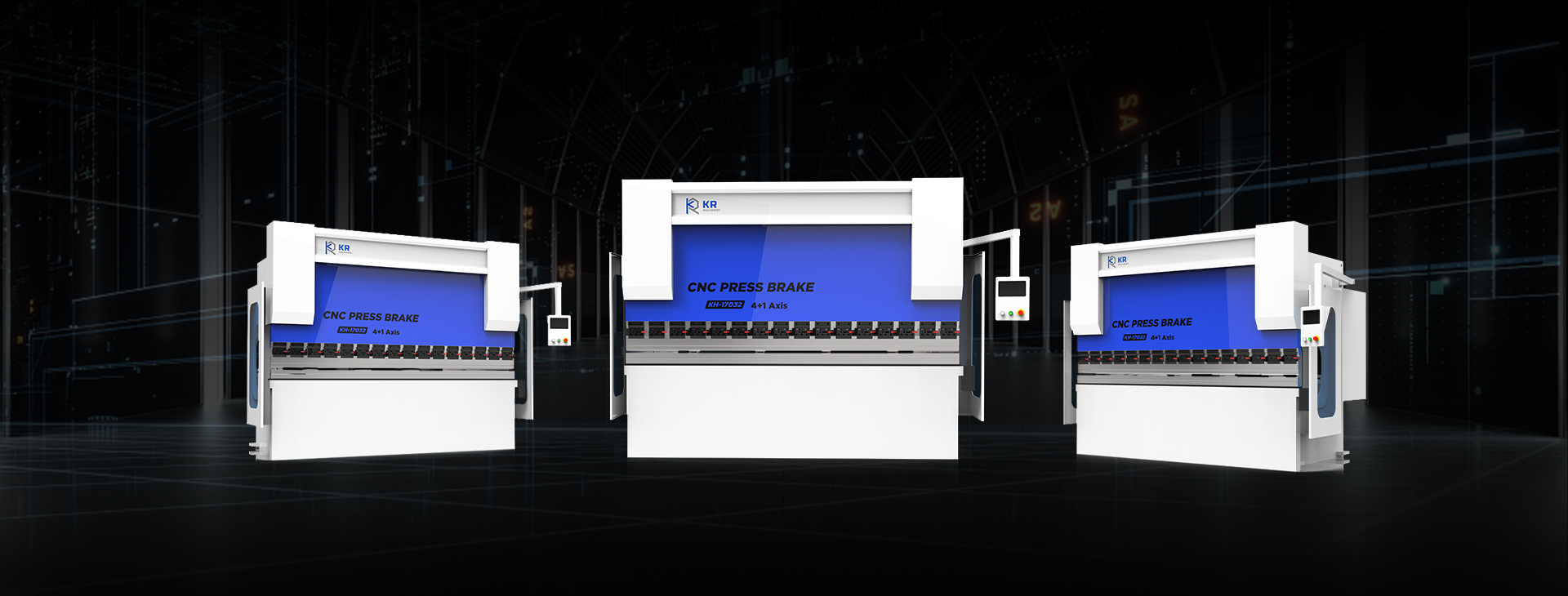

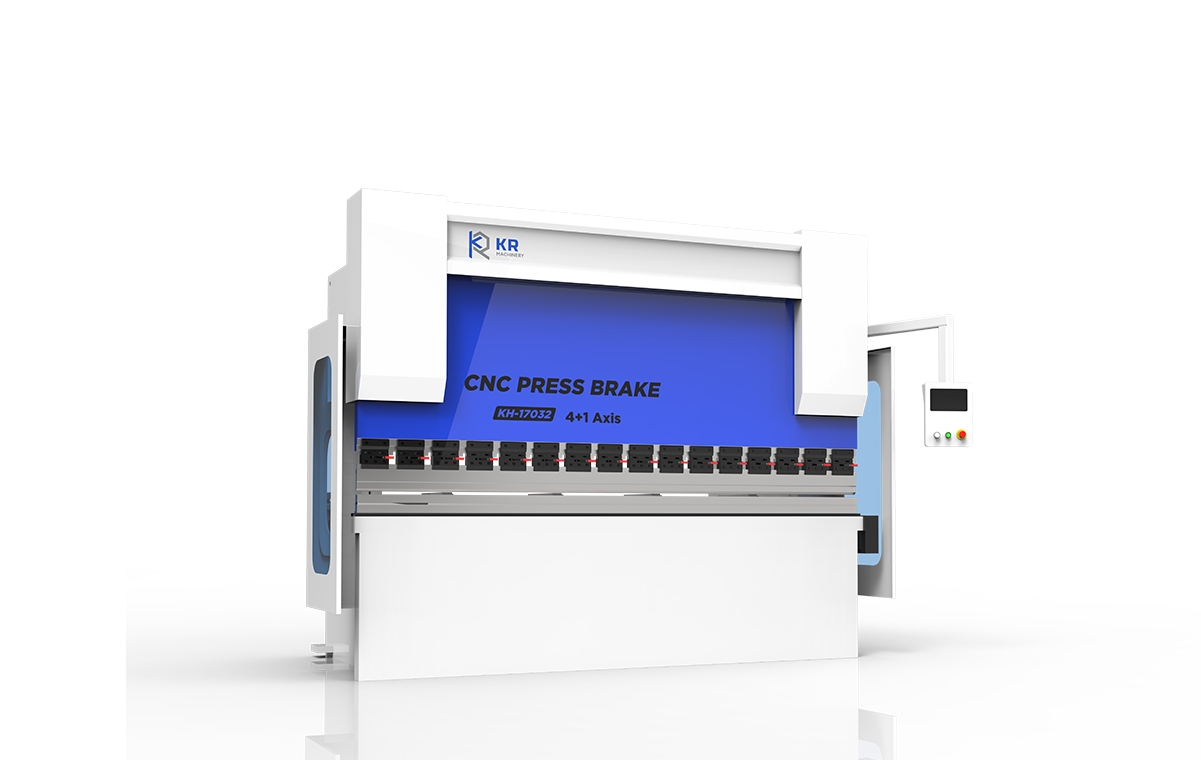

KH 시리즈는 CNC 4+1 축, 전기 유압 서보 시스템 및 CNC 제어 기계식 크라우닝의 표준인 전체적인 용접 프레임을 사용합니다.

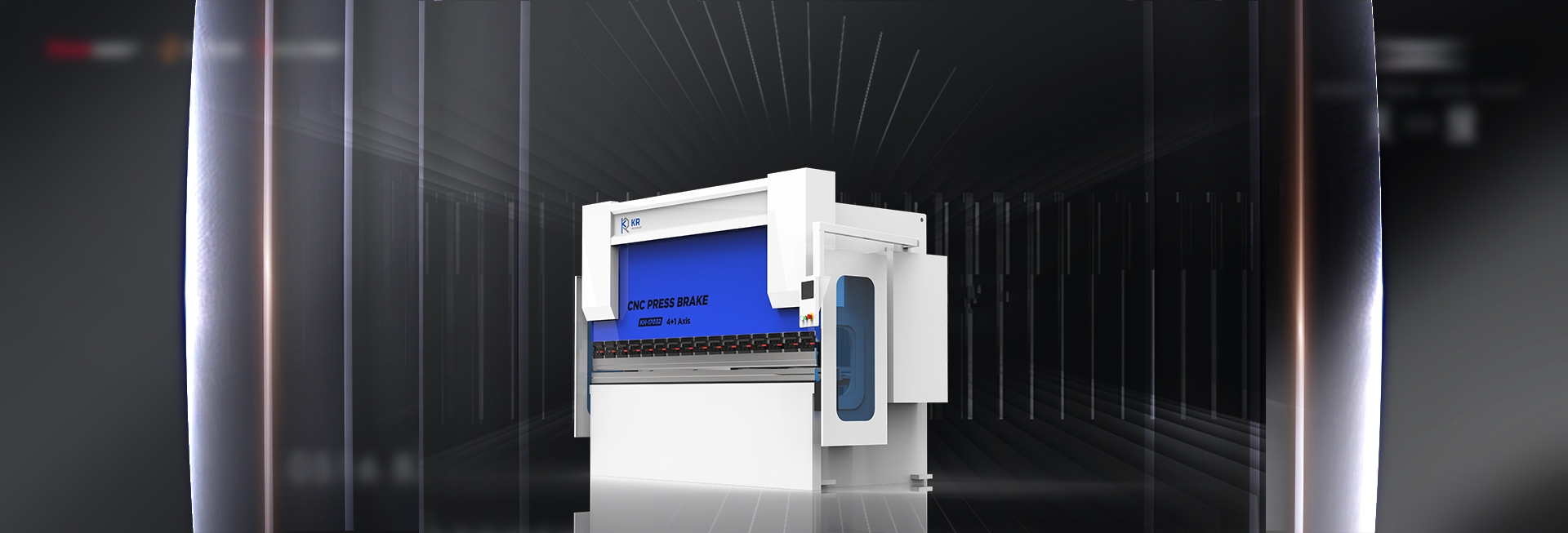

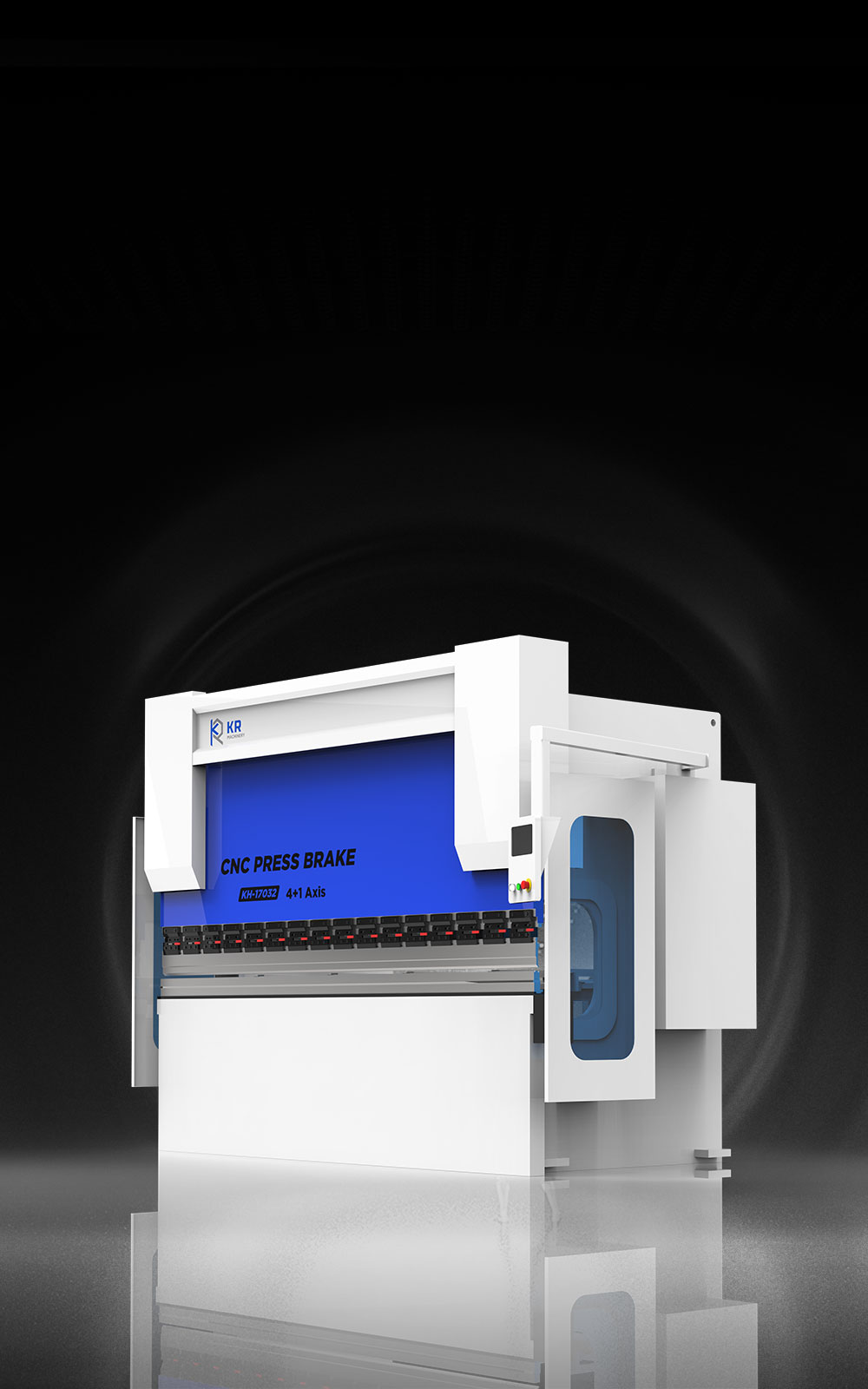

특징

S서보 펌프 제어 기술.에너지 절약 및 환경 보호.Cybtouch-12/visitouch-19 CNC 시스템.다양한 상부 및 하부 툴.

핵심 구성

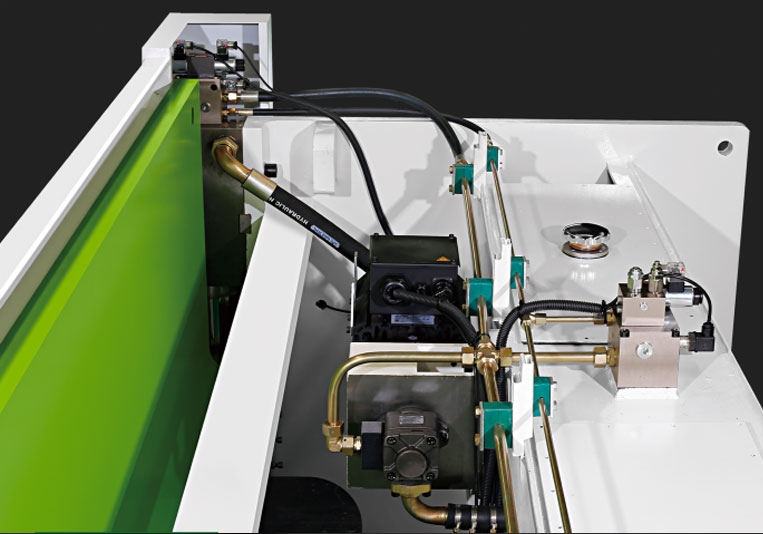

서보 모터

조용함 - 진동 및 소음 감소

에너지 절약, 더 작은 오일 탱크

더 빠름 - 30% 성능 향상, 작업 주기 시간 단축

정확도 - 최대 5um 포지셔닝 정확도

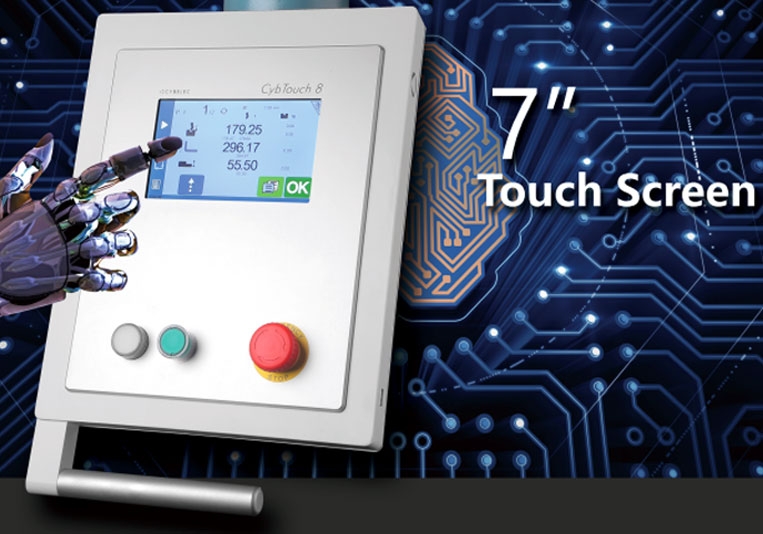

제어 장치

절곡 각도 자동 계산, 주 압력 및 크라우닝 자동 계산

절곡 단계, 순서의 자동 시뮬레이션

상부 금형 깊이 자동 계산

각도, 백게이지 보정

기술 파라메터r

모델명(T/MM) KH-80/2500 KH-110/3200 KH-170/3200 KH-220/3200 KH-170/4000 KH-220/4000 KH-250/4000 KH-400/6000
공칭 압력 800KN 1100KN 1700KN 2200KN 1700KN 2200KN 2500KN 4000KN
테이블 길이 2500MM 3200MM 4000MM 6000MM
열 간격 2100MM 2700MM 3300MM 5000MM
슬라이더 스트로크 165MM 205MM 250MM 300MM
최대 개방 높이 420MM 460MM 520MM 560MM
Throat 깊이 250MM 400MM 405MM
테이블 높이 930MM 900MM 1250MM
무부하 속도 230MM/S 220MM/S 180MM/S 140MM/S 120MM/S
작업 중 속도 10MM/S 8MM/S 7MM/S
돌아가는 속도 180MM/S 160MM/S 130MM/S 100MM/S 80MM/S
메인모터 출력 7.5KW 11KW 18.5KW 11KW 18.5KW 30KW
Oil tank(L) 280L 300L 400L 450L 750L
치수(L*W*H) 2800*1400*2500mm 3550*1650*2600mm 3560*1700*2800mm 3600*1700*2800mm 4300*1700*2800mm 4360*1850*2900mm 6400*2100*3600mm
중량(톤) 5.8 7.8 10.8 11.5 12.8 18 36
